怎么根據閥門類型選擇電動執行器
作者：重慶大才閥門發布時間：2022-07-25瀏覽量：次
重慶閥門種類很多，工作原理也不一樣。 一般通過旋轉閥板角度、提升閥板（或閥芯）等來實現啟閉控制。與電動執行器（電動執行器）配套時，首先應為電動執行器（電動執行器） ) 根據閥門類型選擇。 奧翔電動執行器廠家說說根據閥門類型選擇電動執行器（電動執行器）。
1.角行程電動執行器（電動執行器）（角度<360度）
電動執行器（電動執行器）輸出軸的轉動小于一圈，即小于360度（有時90度以?xún)确Q(chēng)為角等行程，大于90度小于360度稱為偏行程） 旋轉式），通常90度實現閥門的開啟。 關閉過程控制。 該型號電動執行器根據安裝接口方式的不同分為直聯式和底座曲柄式兩種（《電動執行器選型方法與技巧》會(huì )詳細講解）。
a) 直聯式：是指電動執行機構（電動執行機構）的輸出軸與閥桿直接連接的形式。
b) 底座曲柄式：指輸出軸通過曲柄與閥桿連接的形式。
該型電動執行器適用于蝶閥、球閥、旋塞閥等。

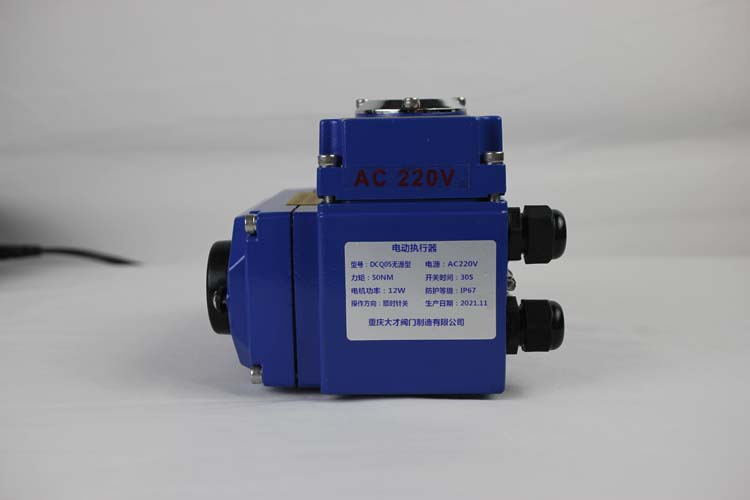

電動執行器
2.多回轉電動執行器（電動執行器）（角度>360度）
電動執行器的輸出軸轉動一圈以上，即360度以上。 一般需要多轉才能實現閥門的啟閉過程控制。
這種電動執行器適用于閘閥、截止閥等。
3.直行程（直線運動）
電動執行器（電動執行器）的輸出軸的運動是直線運動，而不是旋轉運動。
該型電動執行器適用于單座調節閥、雙座調節閥等。
1.角行程電動執行器（電動執行器）（角度<360度）
電動執行器（電動執行器）輸出軸的轉動小于一圈，即小于360度（有時90度以?xún)确Q(chēng)為角等行程，大于90度小于360度稱為偏行程） 旋轉式），通常90度實現閥門的開啟。 關閉過程控制。 該型號電動執行器根據安裝接口方式的不同分為直聯式和底座曲柄式兩種（《電動執行器選型方法與技巧》會(huì )詳細講解）。
a) 直聯式：是指電動執行機構（電動執行機構）的輸出軸與閥桿直接連接的形式。
b) 底座曲柄式：指輸出軸通過曲柄與閥桿連接的形式。
該型電動執行器適用于蝶閥、球閥、旋塞閥等。
電動執行器
2.多回轉電動執行器（電動執行器）（角度>360度）
電動執行器的輸出軸轉動一圈以上，即360度以上。 一般需要多轉才能實現閥門的啟閉過程控制。
這種電動執行器適用于閘閥、截止閥等。
3.直行程（直線運動）
電動執行器（電動執行器）的輸出軸的運動是直線運動，而不是旋轉運動。
該型電動執行器適用于單座調節閥、雙座調節閥等。
